GraniStudio：相机采图例程

1.文件运行

导入工程

双击运行桌面GraniStudio.exe。

通过引导界面导入相机采图例程，点击导入按钮。

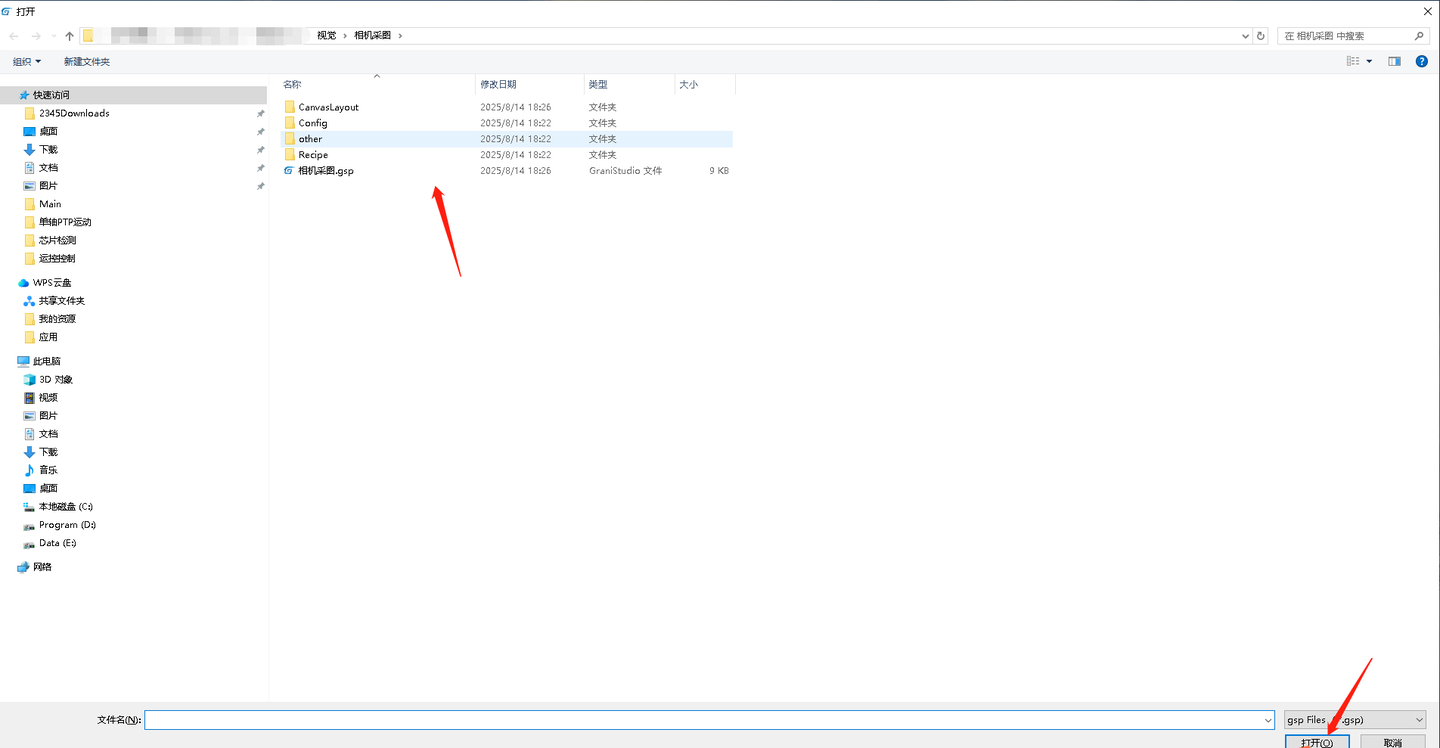

打开相机采图例程所在路径，选中相机采图.gsp文件，点击打开，完成导入。

2.功能说明

实现海康相机连接以及单次采图显示。

注意：连接相机需加载对应GS提供的相机库，采用绝对路径，因此使用前如果相机库路径在电脑上没有，需手动导入相机DLL相机，使用过程如2.1所示。

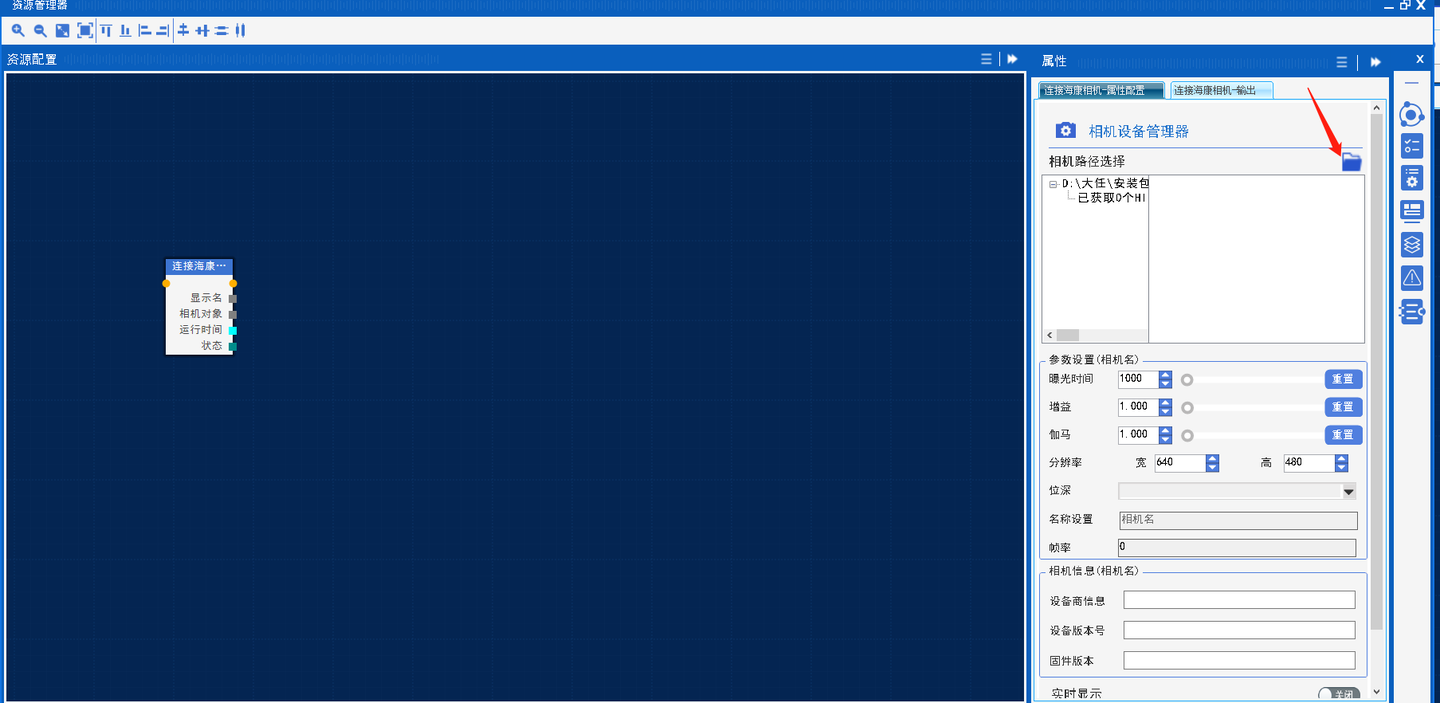

2.1通过相机资源管理器算子连接相机。

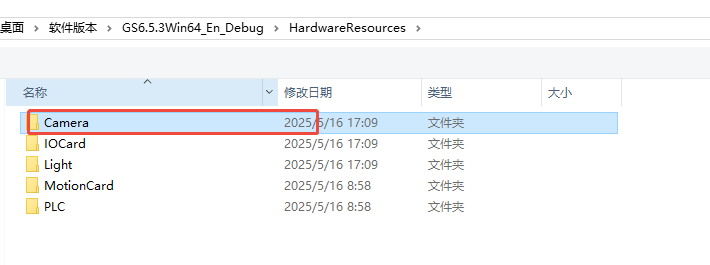

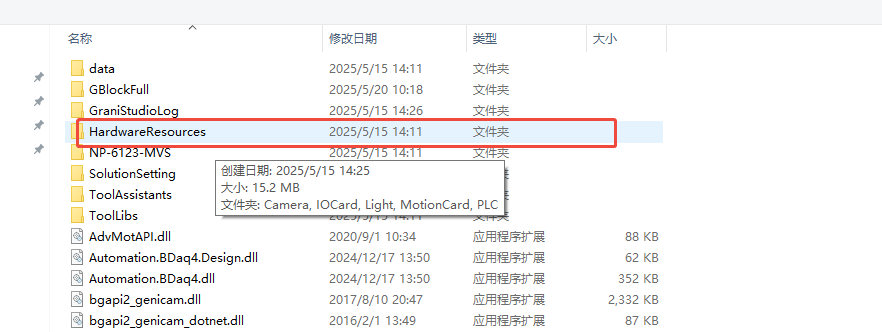

点击相机路径选择，路径跳转到软件根目录选择HardwareResources文件夹中的Camera文件夹。

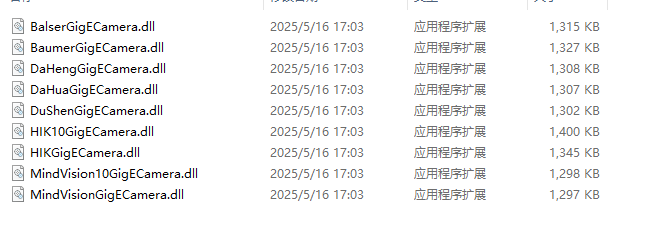

根据相机型号选择Camera文件夹中对应的驱动库，设备使用海康相机，使用HIKGigECamera.dll加载显示到相机资源管理器列表，点击执行打开相机,完成相机连接。

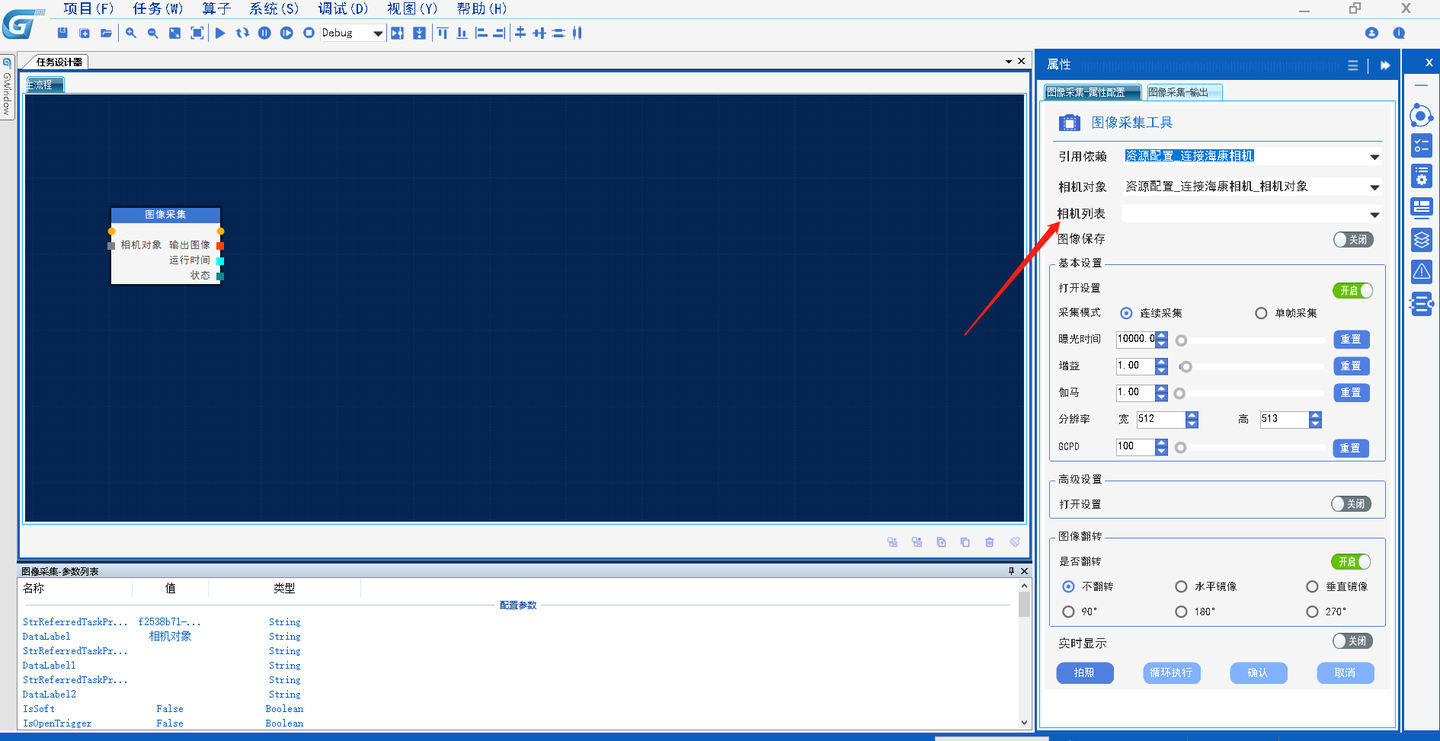

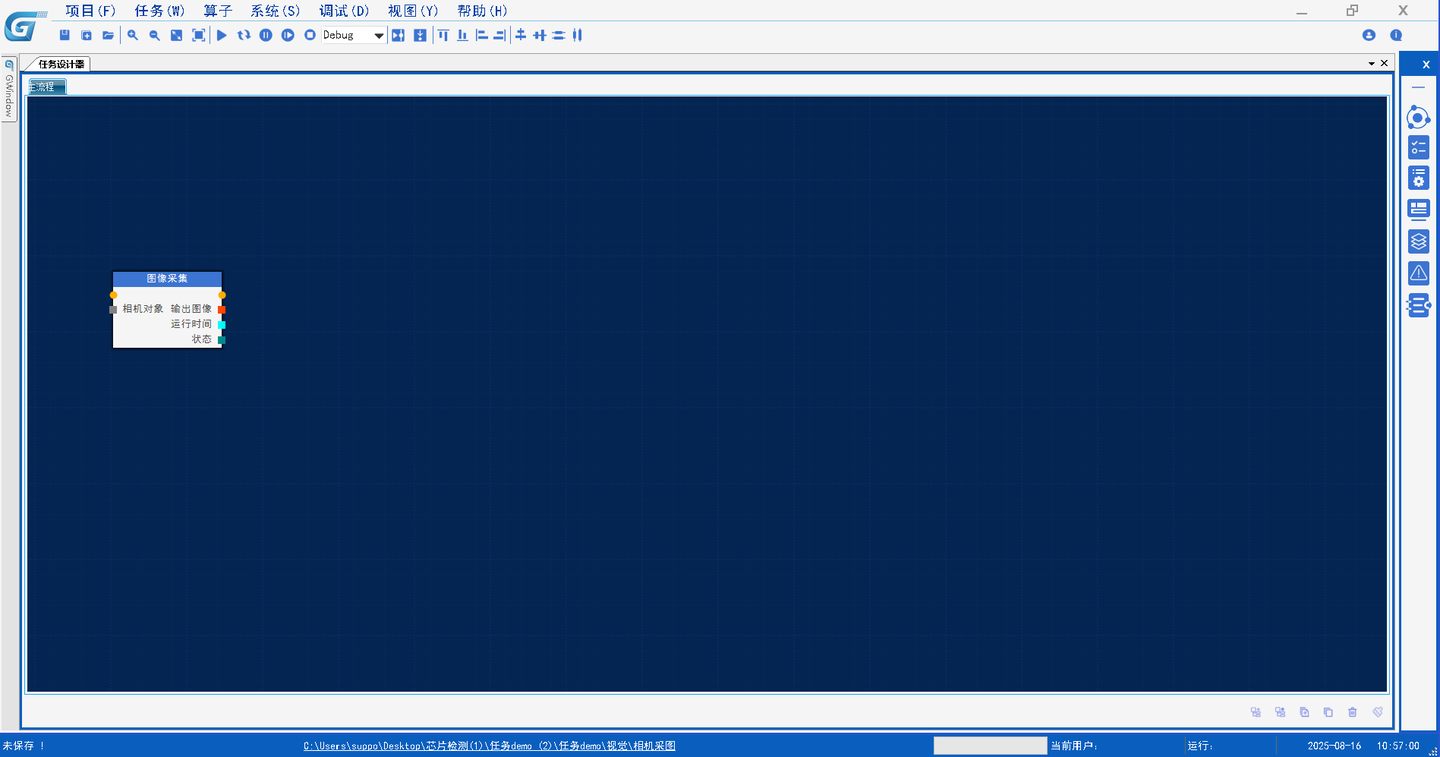

2.2使用图像采集算子采图图像，使用前确认是否已经配置成使用设备上的相机，如果没有配置，需手动配置使用相机，否则无法正常取图。

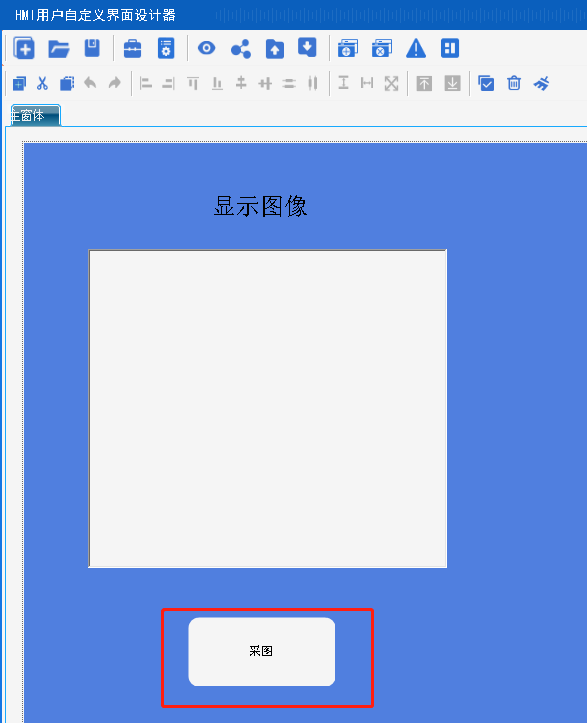

2.3 运行HMI。

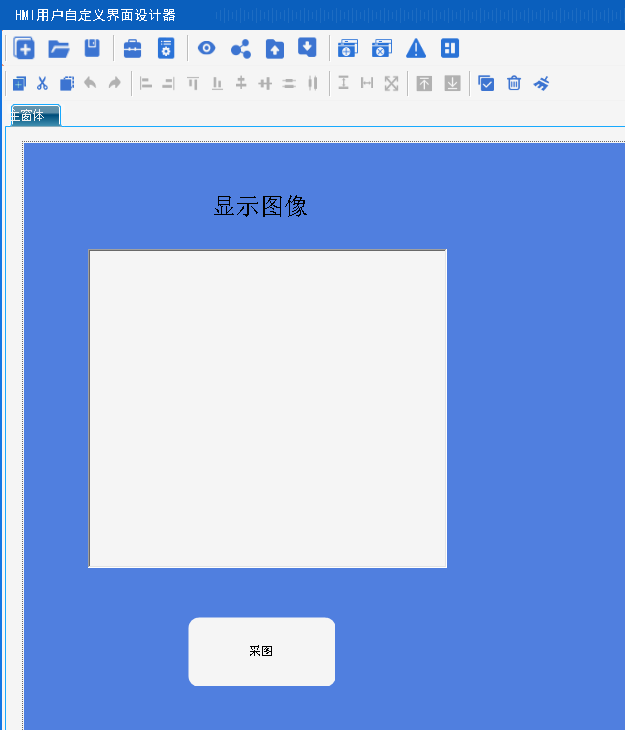

点击采图按钮，执行主流程并通过图片框控件显示采集图片

3.异常处理

当相机已经连接至电脑，手动导入相机DLL相机资源管理器未设备到有相机时：查看电脑是否已经安装相机驱动，例如使用海康2D相机需安装MVS并配置相机IP；

当图像采集算子执行失败时：查看相机是否连接成功，不使用外部触发模式下的单帧采集在3秒内未接收到相机返回图像则认定采图失败。
