横河功率计量程跳跃功能

横河WT310E功率计量程跳跃功能（即自动量程切换功能）在复杂电力测试场景中至关重要，其作用、设置方法及最佳使用场景如下

一、功能作用

1.避免测量中断

在积分模式下测量功耗（如待机功率）时，若输入信号突然超出当前量程（如电流骤增），传统功率计会导致测量中断或数据错误。量程跳跃功能可自动切换至更高量程，保证测量连续性和数据准确性。

2.提升测试效率

无需手动切换量程或重复测试，大幅缩短测试周期，尤其适用于自动化产线或长时间监测场景。

3.适应动态负载

对波动较大的信号（如电机启动电流、逆变器输出），自动匹配最佳量程，确保精度（±0.15%全量程）。

二、设置方法

1.进入积分模式

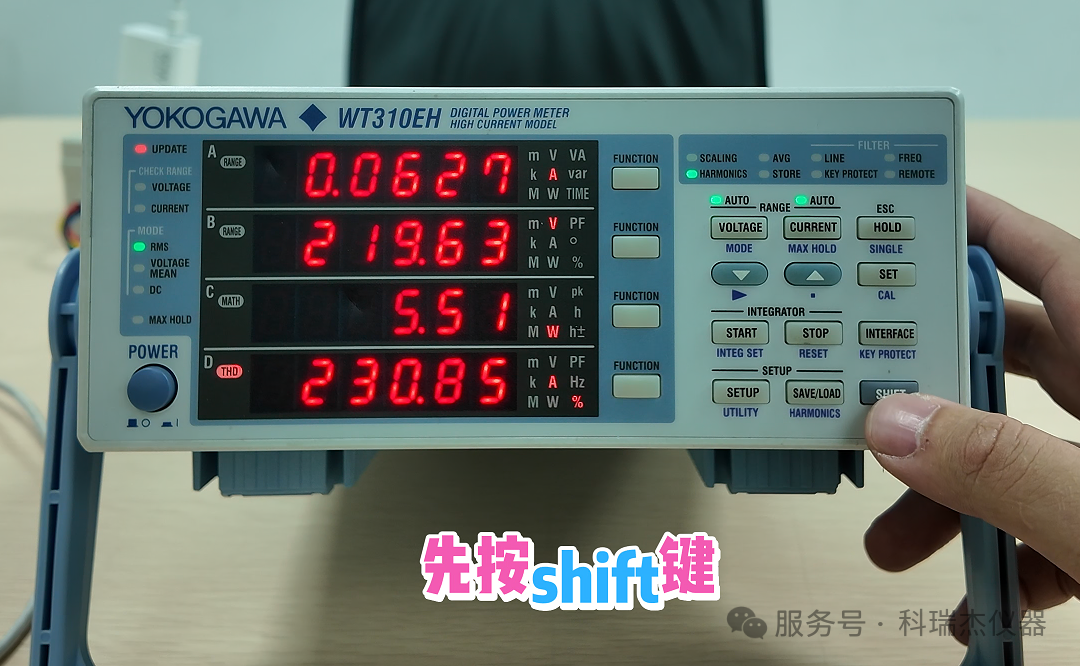

按下SHIFT键→选择INTEG SET（积分设置）。

2.启用自动量程

在积分设置菜单中，将量程模式切换为AUTO（自动），非固定量程模式。

3.配置计时器

通过SET键设置积分时间（时/分/秒），完成后按HOLD（或ESC）退出。

4.开始测量

切换至RMS（均方根）模式 → 按 FUNCTION 键循环显示电压、电流、时间、功率 → 启动测量。

关键提示

量程跳跃仅在积分模式+AUTO量程下生效，常规测量需单独设置量程。

三、最佳使用场景

1.待机功耗测试

家电或设备待机时电流微小（低至50μA），但启动瞬间电流骤增（可达20A）。量程跳跃可无缝捕获全程数据，符合能源之星（Energy Star）、IEC62301等标准。

2.动态负载测试

电机/逆变器：频率波动大（0.1Hz–100kHz），电流幅值变化剧烈。

电池充放电：充放电切换时电流极性反转，自动量程避免量程错误。

3.产线自动化测试

无需人工干预量程切换，适配不同型号产品的快速测试需求。

四、注意事项

1.精度保障

自动切换时精度仍满足±0.15%（全量程），但固定量程可减少切换延迟。

2.非适用场景

需超高稳定性的谐波分析（>50次）建议固定量程，避免切换干扰。
